Berikut Contoh Soal Rangkaian Dengan 2 Lup Atau Lebih Yang Diselesaikan Dengan Hukum Kirchoff II :

 1. Perhatikan Gambar Rangkaian Listrik Berikut !
Dari Gambar Tersebut, Tentukan Besar-Nya I2 ?

Jawab :

Menentukan Arah Edar ( Loop ) Bisa Terserah Kalian, Tapi Biasa - Nya Ditentukan Dengan Perputaran Sumbu Jam, Yaitu Ke Kanan. Lihat Gambar Di Bawah :

 Membuat Persamaan Dengan Mengikuti I Masing - Masing Loop, Sebagaimana Berikut :

Loop I => -6I1 - 3I2 + 4 + 8 = 0    (1)
Loop II => -4 + 3I2 - 5 - 3I3 = 0   (2)
Persamaan Hukum Kirchoff I Dari Gambar => I1 = I2 + I3   (3)

Memasukkan Persamaan 3 Ke Dalam Persamaan 1

-6I2 - 6I3 - 3I2 = -12   (4)

Melakukan Eliminasi Persamaan 2 Dan 4
3I2 - 3I3 = 9          =>   3I2 - 3I3 =  9
-9I2 - 6I3 = -12     =>  -3I2 - 2I3 = -4   +
                                            - 5I3 =  5
                                                I3 = -1 A

                                      3I2 - 3I3 = 9
                                      3I2 +  3  = 9
                                              3I2 = 6
                                                I2 = 2 A
I1 = I2 + I3
I1 = 2 - 1
I1 = 1 A

Jadi, Besar Nilai I1 Adalah 1 Ampere, I2 Adalah 2 Ampere, Dan I3 Adalah -1 Ampere.

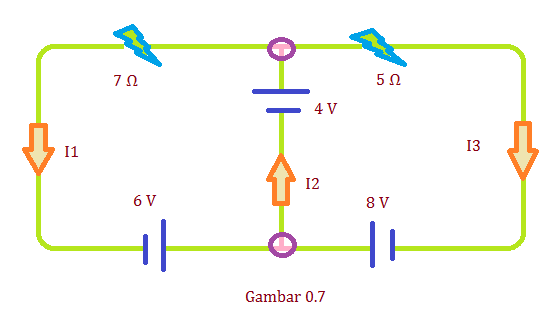

2. Perhatikan Gambar Di Bawah Ini !


Dari Gambar Tersebut, Tentukan Besar-Nya I2 ?

Jawab :

Menentukan Arah Edar ( Loop ) Bisa Terserah Kalian, Tapi Biasa - Nya Ditentukan Dengan Perputaran Sumbu Jam, Yaitu Ke Kanan. Lihat Gambar Di Bawah :
 Membuat Persamaan Dengan Mengikuti I Masing - Masing Loop, Sebagaimana Berikut :

Loop I => -7I1 + 4 + 6 = 0    (1)
Loop II => 5I3 - 8 - 4 = 0   (2)
Persamaan Hukum Kirchoff I Dari Gambar => I2 = I1 + I3   (3)

Mencari Besar Nilai Arus Dari Tiap Persamaan Loop

Loop I => -7I1 + 4 + 6 =    0
                              -7I1 = -10
                                 I1 =  1.4 A

Loop II => 5I3 - 8 - 4 = 0
                             5I3 = 12
                               I3 = 2.4 A

Persamaan Hukum Kirchoff I Dari Gambar => I2 = I1 + I3
                                                                            I2 = 1.4 + 2.4
                                                                            I2 = 3.8 A

Jadi, Besar Nilai I1 Adalah 1.4 Ampere, I2 Adalah 3.8 Ampere, Dan I3 Adalah 2.4 Ampere.


3. Perhatikan Gambar Rangkaian Listrik Di Bawah Ini Ya !



Dari Gambar Tersebut, Tentukan Besar-Nya I1, I2, Dan I3, Jika Saklar Dalam Kondisi Terbuka Dan Tertutup ?

Jawab :

• Saklar Terbuka

Menentukan Arah Edar ( Loop ) Bisa Terserah Kalian, Tapi Biasa - Nya Ditentukan Dengan Perputaran Sumbu Jam, Yaitu Ke Kanan. Lihat Gambar Di Bawah :

  Membuat Persamaan Dengan Mengikuti I Masing - Masing Loop, Sebagaimana Berikut :

Loop I => -12 + 9 + 8I2 + 7I1 = 0
Persamaan Dalam Hukum Kirchoff I => I1 = I2

Mencari Besar Nilai Arus Dari Tiap Persamaan Loop

Karena Dalam Persamaan Hukum Kirchoff I1 = I2, Maka Nilai I1 = I2

8I2 + 7I2 = 3
15I2 = 3
I2 = I1 = 5 A

Jadi Besar Nilai Arus I1 Atau I2 Adalah 5 Ampere.

• Saklar Tertutup

Menentukan Arah Edar ( Loop ) Bisa Terserah Kalian, Tapi Biasa - Nya Ditentukan Dengan Perputaran Sumbu Jam, Yaitu Ke Kanan. Lihat Gambar Di Bawah :

  Membuat Persamaan Dengan Mengikuti I Masing - Masing Loop, Sebagaimana Berikut :

Loop I => -12 - 4I3 + 7I1 = 0   (1)
Loop II => 8I2 + 4I3 + 9 = 0    (2)
Persamaan Dalam Hukum Kirchoff I => I1 + I3 = I2   (3)

Memasukkan Persamaan 3 Dalam Persamaan 2

Loop 2 => 8I3 + 8I1 + 4I3 + 9 = 0
                  12I3 + 8I1 = -9   (4)

Melakukan Eliminasi Persamaan 1 Dan 4

-4I3 + 7I1 = 12 => -12I3 + 21I1 = 36
12I3 + 8I1 = -9 =>  12I3 + 8I1   =  -9  +
                                            29I1 = 27
                                                I1 = 0.9 A
-4I3 + 7I1 = 12
-4I3 + 6.3 = 12
         -4I3 = 5.7
            I3 = -1.4 A

I2 = I1 + I3
I2 = 0.9 - 1.4
I2 = -0.5 A

Jadi, Besar-Nya I1 Adalah 0.9 Ampere, I2 Adalah -0.5 Ampere, Dan I3 Adalah -1.4 Ampere.



4. Perhatikan Gambar Rangkaian Listrik Di Bawah Ini !

Dari Gambar Di Atas, Tentukan Kuat Arus Pada Hambatan 0.96 Ω Dan Tentukan Potensial Pada Kedua Baterai ?

Jawab :
Coming Soon... :-) :-) :-)
